Cấu tạo đèn năng lượng mặt trời chi tiết từ A-Z

Cấu tạo đèn năng lượng mặt trời gồm tấm pin, pin lưu trữ, chip LED, bộ điều khiển, cảm biến và thân vỏ bảo vệ. Khi hiểu từng bộ phận, bạn sẽ dễ đánh giá chất lượng của một bộ đèn năng lượng mặt trời. Bài viết này giải thích vai trò của từng linh kiện theo cách đơn giản, dễ áp dụng. Nhờ đó, bạn có thể chọn đèn bền hơn và bảo trì đúng cách sau khi mua.

Tham khảo thêm: Đèn năng lượng mặt trời là gì?

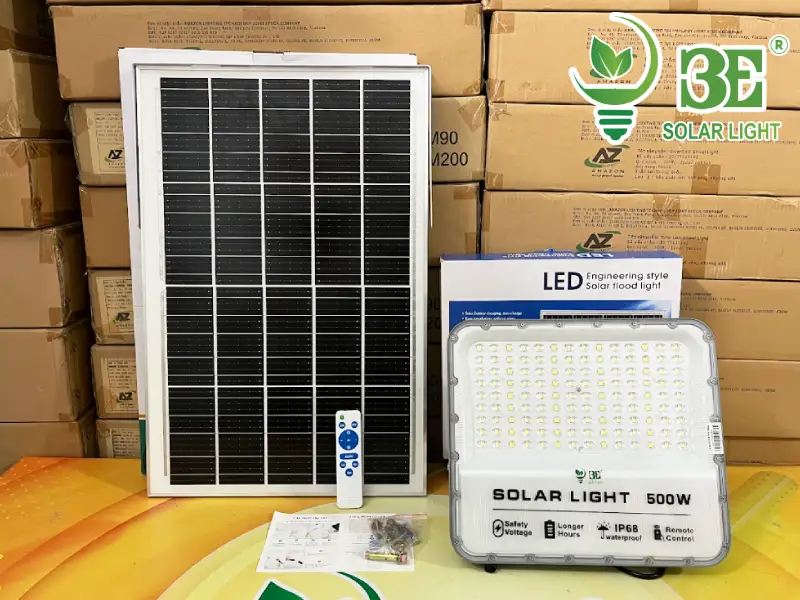

Tổng quan cấu tạo đèn năng lượng mặt trời

Về cơ bản, một chiếc đèn năng lượng mặt trời được hợp thành từ nhiều bộ phận cốt lõi. Mỗi bộ phận đảm nhiệm một vai trò riêng. Khi phối hợp với nhau, chúng tạo thành hệ thống chiếu sáng tự động và thông minh.

Tấm pin năng lượng mặt trời (Solar Panel)
Pin lưu trữ năng lượng (Storage Battery)
Chip LED chiếu sáng (LED Chip)
Bộ điều khiển sạc (Controller)
Cảm biến thông minh (Sensors)
Thân đèn và vỏ bảo vệ (Lamp Body)

Chúng ta sẽ cùng đi sâu vào tìm hiểu chi tiết chức năng và đặc điểm của từng bộ phận ngay sau đây.

Tấm pin năng lượng mặt trời (Solar Panel) – Bộ phận thu nhận năng lượng

Tấm pin năng lượng mặt trời, hay solar panel, được ví như trái tim của hệ thống. Bộ phận này tiếp xúc trực tiếp với ánh nắng. Sau đó, nó chuyển đổi quang năng thành điện năng để nạp cho pin lưu trữ.

Vai trò của tấm pin

Chức năng chính của tấm pin là thu nhận ánh sáng mặt trời. Nhờ hiệu ứng quang điện, các photon ánh sáng được chuyển thành dòng điện một chiều (DC). Dòng điện này được nạp vào pin lưu trữ để đèn hoạt động vào ban đêm. Hiệu suất tấm pin ảnh hưởng trực tiếp đến tốc độ sạc và thời gian chiếu sáng.

Các loại tấm pin phổ biến

Trên thị trường hiện nay có hai loại tấm pin chính được sử dụng cho đèn năng lượng mặt trời là Mono và Poly. Mỗi loại có những ưu nhược điểm riêng, phù hợp với các phân khúc sản phẩm khác nhau.

Tiêu chí	Tấm pin Mono (Monocrystalline)	Tấm pin Poly (Polycrystalline)
Hiệu suất chuyển đổi	Cao hơn (thường từ 18-22%)	Thấp hơn (thường từ 15-18%)
Đặc điểm nhận dạng	Màu đen sẫm đồng nhất, các cell pin có góc bo tròn.	Màu xanh dương đậm, không đồng nhất, các cell pin hình vuông.
Giá thành	Cao hơn	Thấp hơn, kinh tế hơn
Hiệu quả trong điều kiện ánh sáng yếu	Hoạt động tốt hơn một chút	Hiệu quả giảm nhanh hơn

Cấu tạo chi tiết của tấm pin

Để đảm bảo độ bền và hiệu suất khi hoạt động ngoài trời, tấm pin được cấu tạo từ nhiều lớp chắc chắn:

Lớp kính cường lực: Nằm ở trên cùng và bảo vệ tế bào quang điện bên trong. Lớp này giúp hạn chế va đập, mưa đá và tác động từ thời tiết khắc nghiệt.
Lớp tế bào quang điện (Solar Cells): Đây là phần lõi, thực hiện nhiệm vụ chuyển đổi ánh sáng thành điện. Các cell này được làm từ silicon tinh khiết (Mono) hoặc đa tinh thể (Poly).
Lớp chống nước EVA: Hai lớp màng EVA được đặt trên và dưới tế bào quang điện. Chúng kết dính các lớp với nhau, đồng thời hạn chế hơi ẩm và bụi bẩn xâm nhập.
Tấm nền (Backsheet): Lớp cuối cùng, thường làm bằng nhựa cao cấp, có chức năng cách điện và bảo vệ tấm pin từ phía sau.
Khung nhôm bảo vệ: Bao quanh tấm pin để tăng độ cứng cáp. Khung này cũng bảo vệ các cạnh và giúp việc lắp đặt thuận tiện hơn.

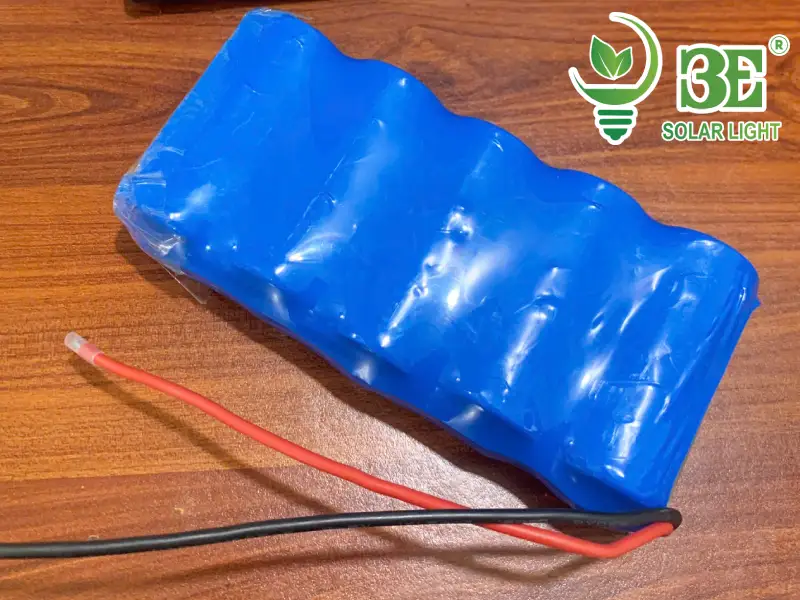

Pin lưu trữ năng lượng – Bình chứa sử dụng cho ban đêm

Nếu tấm pin là nơi sản xuất năng lượng thì pin lưu trữ chính là nơi tích trữ nguồn năng lượng đó. Đây là bộ phận quyết định đến thời gian chiếu sáng và sự ổn định của đèn khi không có ánh nắng mặt trời.

Vai trò của pin lưu trữ

Pin lưu trữ nhận dòng điện từ tấm pin vào ban ngày và tích trữ lại. Khi trời tối, bộ điều khiển sẽ cho pin xả năng lượng để chip LED phát sáng. Pin có dung lượng lớn giúp đèn sáng lâu hơn. Pin chất lượng tốt cũng duy trì độ ổn định trong những ngày ít nắng.

Các loại pin lưu trữ phổ biến

Đối với đèn năng lượng mặt trời, công nghệ pin đã có những bước tiến lớn. Các loại pin phổ biến và hiệu quả nhất hiện nay bao gồm:

Pin Lithium-ion: Từng rất phổ biến nhờ mật độ năng lượng cao và trọng lượng nhẹ. Tuy nhiên, tuổi thọ chu kỳ sạc/xả không cao bằng loại pin mới hơn.
Pin Lithium LiFePO4 (Lithium Sắt Phosphate): Đây là công nghệ pin hiện đại, thường dùng cho các dòng đèn chất lượng cao. Pin LiFePO4 có tuổi thọ vượt trội, có thể đạt 2000-3000 chu kỳ sạc/xả. Loại pin này an toàn hơn, chịu nhiệt tốt và ổn định hơn Lithium-ion.

Đặc điểm của pin trong đèn năng lượng mặt trời

Khi chọn đèn, bạn cần chú ý đến các thông số sau của pin:

Dung lượng lớn (mAh hoặc Ah): Dung lượng càng cao, thời gian đèn có thể sáng càng dài.
Tuổi thọ cao: Được đo bằng số chu kỳ sạc/xả. Pin chất lượng cao có thể hoạt động bền bỉ từ 5-8 năm.
Khả năng sạc/xả nhiều chu kỳ: Đèn hoạt động hằng ngày nên pin phải chịu được việc nạp và xả liên tục. Pin tốt sẽ ít bị chai nhanh và giữ thời gian sáng ổn định hơn.

Chip LED chiếu sáng

Chip LED là bộ phận trực tiếp phát ra ánh sáng. Công nghệ LED đã tạo ra một cuộc cách mạng trong ngành chiếu sáng nhờ hiệu suất cao và độ bền vượt trội. Việc tìm hiểu cấu tạo đèn LED năng lượng mặt trời không thể bỏ qua bộ phận quan trọng này.

Vai trò của chip LED

Chip LED nhận năng lượng điện từ pin lưu trữ và chuyển hóa thành quang năng (ánh sáng). Chất lượng của chip LED quyết định đến độ sáng, màu sắc ánh sáng, hiệu suất phát quang (lumen/watt) và tuổi thọ của đèn.

Các loại chip LED phổ biến

SMD LED (Surface Mounted Device): Là loại chip được gắn trực tiếp lên bề mặt mạch in. Các chip SMD phổ biến trong đèn năng lượng mặt trời là 2835, 3030, 5050, 5730. Chúng cho hiệu suất phát sáng cao, tỏa nhiệt đều và có góc chiếu rộng.
COB LED (Chip on Board): Công nghệ này tích hợp nhiều chip LED nhỏ trên cùng một bo mạch. Nhờ đó, đèn tạo được nguồn sáng tập trung. Chip COB có cường độ sáng cao, phù hợp với đèn pha cần chiếu xa.

Ưu điểm vượt trội của chip LED

Sử dụng chip LED mang lại nhiều lợi ích cho đèn năng lượng mặt trời:

Tiết kiệm điện: Chip LED tiêu thụ ít năng lượng nhưng vẫn cho độ sáng cao. Nhờ vậy, đèn có thể kéo dài thời gian chiếu sáng.
Độ sáng cao: Cung cấp nguồn sáng mạnh mẽ, đủ để chiếu sáng các khu vực rộng lớn.
Tuổi thọ dài: Chip LED chất lượng cao có thể hoạt động lên đến 50.000 giờ, tương đương hơn 10 năm sử dụng.
Ít tỏa nhiệt: Giúp đèn hoạt động mát hơn, tăng độ bền cho các linh kiện khác.

Bộ điều khiển sạc – Bộ não thông minh của đèn

Bộ điều khiển sạc là một mạch điện tử nhỏ nhưng rất quan trọng. Nó được ví như bộ não điều khiển mọi hoạt động của đèn.

Chức năng chính của bộ điều khiển

Chức năng cốt lõi của bộ điều khiển là quản lý và tối ưu hóa dòng điện. Nó điều tiết quá trình sạc từ tấm pin vào pin lưu trữ và quá trình xả từ pin ra chip LED. Cụ thể, nó thực hiện các nhiệm vụ sau:

Bảo vệ pin: Ngăn chặn tình trạng sạc quá đầy (overcharging) và xả quá cạn (over-discharging). Đây là hai nguyên nhân chính gây hỏng và giảm tuổi thọ pin.
Tối ưu hóa quá trình sạc: Điều chỉnh dòng sạc phù hợp với trạng thái của pin và cường độ ánh nắng.
Điều khiển hoạt động của đèn: Bộ điều khiển bật đèn khi trời tối và tắt đèn khi trời sáng. Quá trình này dựa trên tín hiệu từ cảm biến ánh sáng.

Các tính năng thông minh thường có

Các bộ điều khiển hiện đại thường được tích hợp thêm nhiều tính năng thông minh như:

Tự động giảm độ sáng sau một khoảng thời gian nhất định để tiết kiệm năng lượng.
Chế độ làm việc đa dạng có thể điều chỉnh bằng remote.
Bảo vệ chống ngắn mạch, quá tải.

Cảm biến tích hợp – tăng tính tự động và tiết kiệm

Hầu hết đèn năng lượng mặt trời hiện nay đều được trang bị cảm biến thông minh. Nhờ đó, đèn sử dụng năng lượng hiệu quả hơn và tiện lợi hơn khi vận hành.

Cảm biến ánh sáng (Quang cảm)

Đây là cảm biến cơ bản nhất. Nó đo cường độ ánh sáng của môi trường xung quanh. Khi trời tối, cảm biến sẽ gửi tín hiệu đến bộ điều khiển để bật đèn. Ngược lại, khi trời sáng, nó sẽ ra lệnh tắt đèn và bắt đầu quá trình sạc pin. Đây là tính năng giúp đèn hoạt động hoàn toàn tự động.

Cảm biến chuyển động (PIR)

Cảm biến chuyển động hồng ngoại (PIR – Passive Infrared) phát hiện sự thay đổi thân nhiệt trong vùng quét. Khi có người hoặc phương tiện đi vào khu vực cảm ứng, đèn sẽ tăng độ sáng lên mức tối đa. Sau một thời gian không phát hiện chuyển động, đèn sẽ trở về chế độ tiết kiệm năng lượng.

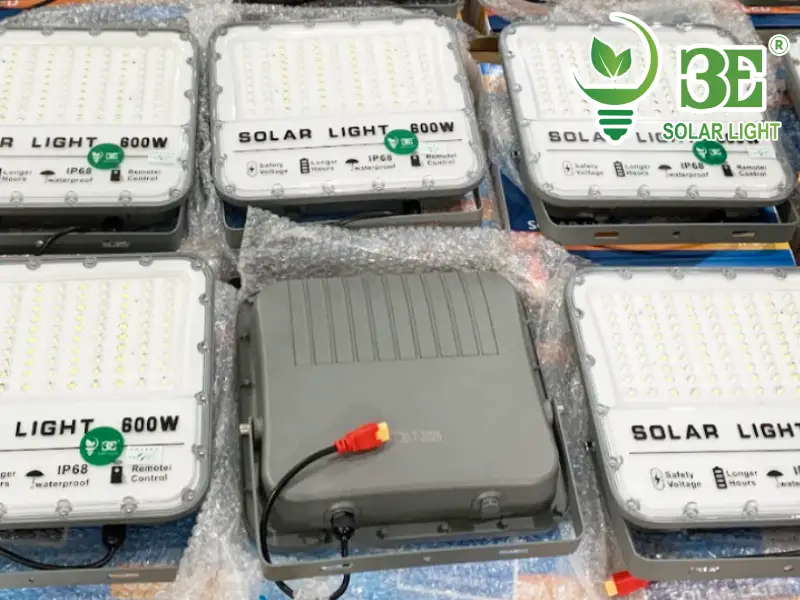

Thân đèn và vỏ bảo vệ của đèn năng lượng

Thân đèn bao bọc và bảo vệ các linh kiện điện tử bên trong, gồm pin, bộ điều khiển và chip LED. Chất liệu thân đèn ảnh hưởng trực tiếp đến độ bền. Thiết kế vỏ cũng quyết định khả năng chống chịu khi lắp đặt ngoài trời.

Chất liệu phổ biến

Nhôm đúc nguyên khối: Đây là vật liệu cao cấp, tản nhiệt tốt và chống ăn mòn hiệu quả. Vỏ nhôm đúc cũng chịu va đập tốt và bền bỉ theo thời gian. Đèn dùng vật liệu này thường nặng và chắc chắn.
Nhựa ABS cao cấp: Đây là loại nhựa kỹ thuật có độ cứng cao và chịu va đập tốt. Vật liệu này ít bị ảnh hưởng bởi nhiệt độ ngoài trời. Đèn vỏ ABS thường nhẹ và có giá hợp lý hơn.
Kính cường lực: Kính được dùng để bảo vệ mặt đèn chứa chip LED. Bộ phận này giúp truyền sáng tốt và chống va đập.

Tiêu chuẩn chống nước, chống bụi (IP)

Vì được lắp đặt ngoài trời, khả năng chống nước và bụi là yêu cầu bắt buộc. Tiêu chuẩn IP (Ingress Protection) được dùng để đánh giá khả năng này. Các chỉ số phổ biến bao gồm:

IP65: Chống bụi hoàn toàn và chống được tia nước phun từ mọi hướng.
IP66: Chống bụi hoàn toàn và chống được tia nước phun mạnh.
IP67: Chống bụi hoàn toàn và có thể chịu được việc ngâm trong nước ở độ sâu 1 mét trong thời gian ngắn.

Chỉ số IP càng cao, khả năng bảo vệ linh kiện bên trong càng tốt.

Vai trò của thân đèn

Tóm lại, thân đèn bảo vệ toàn diện cho các linh kiện bên trong. Nó giúp đèn chống mưa, nắng, gió, bụi và va đập. Nhờ lớp vỏ chắc chắn, hệ thống điện tử có thể hoạt động ổn định và bền bỉ hơn.

Các linh kiện phụ kiện đi kèm

Ngoài các bộ phận chính, một bộ đèn năng lượng mặt trời hoàn chỉnh thường có thêm phụ kiện hỗ trợ. Những phụ kiện này giúp việc lắp đặt và sử dụng thuận tiện hơn.

Remote điều khiển từ xa: Remote cho phép bật/tắt đèn, hẹn giờ và điều chỉnh độ sáng. Người dùng cũng có thể chọn chế độ hoạt động phù hợp một cách thuận tiện.
Dây nối tấm pin: Phụ kiện này dùng cho các loại đèn có tấm pin rời. Dây nối giúp kết nối tấm pin với thân đèn. Nhờ đó, bạn có thể đặt tấm pin ở vị trí đón nắng tốt nhất.
Giá đỡ lắp đặt: Bao gồm cần đèn, giá đỡ tấm pin… được thiết kế chắc chắn để cố định đèn và tấm pin lên tường, cột.
Ốc vít và phụ kiện: Bộ ốc vít, tắc kê đầy đủ để người dùng có thể tự lắp đặt một cách dễ dàng.

Kết luận

Trên đây là thông tin chi tiết về cấu tạo đèn năng lượng mặt trời. Nếu bạn cần tư vấn lựa chọn mẫu đèn phù hợp với nhu cầu sử dụng, hãy liên hệ 3E Solar để được hỗ trợ nhanh chóng và chính xác.

Câu hỏi thường gặp về cấu tạo đèn năng lượng mặt trời

Đèn năng lượng mặt trời có bao nhiêu bộ phận chính?

Một chiếc đèn năng lượng mặt trời hoàn chỉnh thường có 6 bộ phận chính. Đó là tấm pin, pin lưu trữ, chip LED, bộ điều khiển sạc, cảm biến thông minh và thân đèn bảo vệ. Mỗi bộ phận có vai trò riêng trong quá trình sạc, lưu điện và chiếu sáng.

Pin của đèn năng lượng mặt trời có thay được không?

Có. Pin là linh kiện có tuổi thọ nhất định, thường khoảng 3-8 năm tùy loại. Sau thời gian dài sử dụng, thời gian chiếu sáng có thể giảm rõ rệt. Khi đó, pin có thể đã bị chai và cần được thay thế để đèn hoạt động hiệu quả hơn.

Tấm pin năng lượng mặt trời có dễ hư không?

Không. Tấm pin năng lượng mặt trời được thiết kế với độ bền cao. Bộ phận này có thể chịu mưa, nắng, gió và cả mưa đá nhỏ. Với kính cường lực và khung nhôm chắc chắn, tuổi thọ tấm pin có thể lên tới trên 20 năm.

Bộ phận nào quan trọng nhất trong cấu tạo đèn năng lượng mặt trời?

Đây là câu hỏi khó vì các bộ phận đều quan trọng và phối hợp với nhau. Nếu xét về hiệu suất và giá trị, ba thành phần cốt lõi là tấm pin, pin lưu trữ và chip LED. Tấm pin quyết định khả năng sạc. Pin lưu trữ quyết định thời gian sáng. Chip LED quyết định chất lượng ánh sáng và mức tiết kiệm năng lượng.
