Sơ đồ điện năng lượng mặt trời hệ thống phổ biến chi tiết

Sơ đồ điện năng lượng mặt trời là khái niệm bạn sẽ bắt gặp đầu tiên khi tìm hiểu về hệ thống điện mặt trời. Đây không chỉ đơn thuần là một bản vẽ kỹ thuật, mà còn đóng vai trò như “bản đồ tổng thể” giúp định hướng toàn bộ quá trình từ thiết kế, lắp đặt đến vận hành hệ thống một cách hiệu quả và an toàn.

Khi hiểu rõ sơ đồ này, bạn sẽ dễ dàng nắm được nguyên lý hoạt động, cấu trúc hệ thống cũng như cách các thiết bị liên kết với nhau. Trong bài viết này, bạn sẽ được tìm hiểu chi tiết từ A-Z và ứng dụng sơ đồ điện mặt trời. Cùng 3E Solar tham khảo ngay bài viết dưới đây.

Tham khảo thêm:

Sơ đồ điện năng lượng mặt trời là gì?

Sơ đồ điện năng lượng mặt trời là bản vẽ kỹ thuật thể hiện cấu trúc, cách kết nối và nguyên lý hoạt động của hệ thống điện mặt trời. Sơ đồ mô tả rõ các thiết bị như tấm pin, inverter (biến tần), bộ điều khiển sạc và pin lưu trữ.

Sơ đồ điện năng lượng mặt trời giữ vai trò quan trọng xuyên suốt toàn bộ quá trình triển khai hệ thống:

Giai đoạn thiết kế: Hỗ trợ tính toán công suất, chọn thiết bị và tối ưu cách đấu nối hệ thống.
Giai đoạn thi công: Là tài liệu hướng dẫn giúp lắp đặt chính xác, an toàn, giảm sai sót và tiết kiệm chi phí.
Giai đoạn vận hành: Giúp nhanh chóng phát hiện, chẩn đoán và xử lý sự cố hiệu quả.

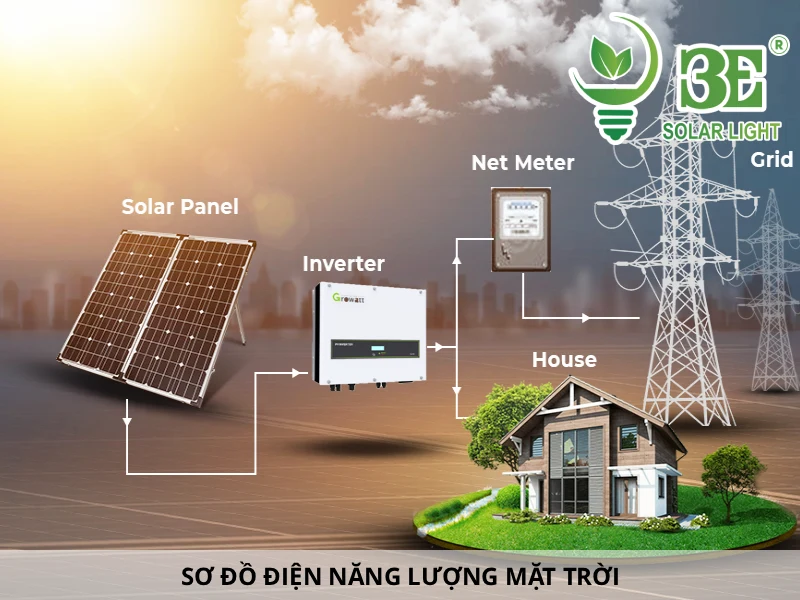

Sơ đồ điện năng lượng mặt trời phổ biến

Hiện nay, có ba loại hệ thống điện mặt trời chính, mỗi loại có một sơ đồ nguyên lý hoạt động riêng biệt, phù hợp với các nhu cầu sử dụng khác nhau.

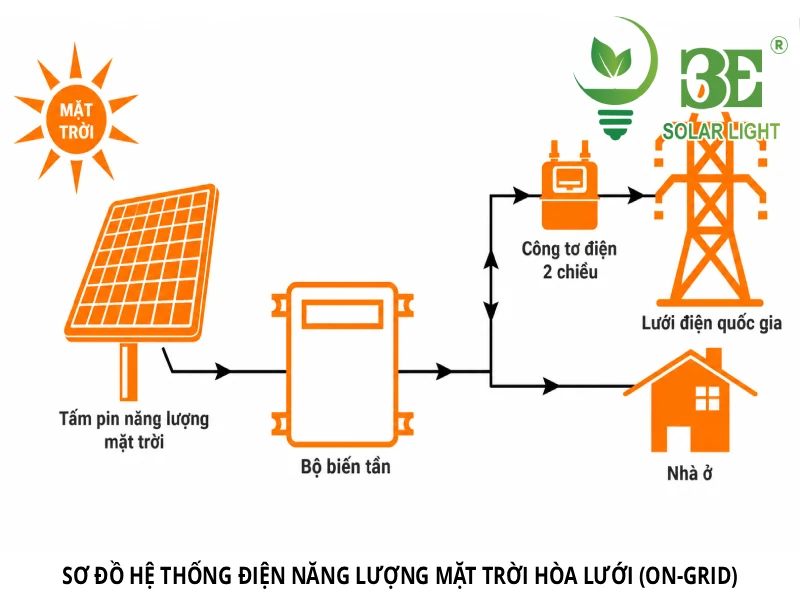

Sơ đồ hệ thống điện năng lượng mặt trời hòa lưới (On-grid)

Đây là hệ thống phổ biến nhất hiện nay tại các hộ gia đình và doanh nghiệp. Hệ thống hoạt động song song với lưới điện. Giúp giảm hóa đơn tiền điện và có thể bán lại điện dư cho ngành điện.

Cấu trúc của sơ đồ điện mặt trời hòa lưới rất đơn giản, dòng điện sẽ đi theo một chu trình khép kín:

Tấm pin mặt trời (PV Array): Hấp thụ quang năng từ ánh nắng mặt trời và chuyển đổi thành dòng điện một chiều (DC).
Inverter hòa lưới (On-grid Inverter): Tiếp nhận dòng điện DC từ giàn pin và chuyển đổi thành dòng điện xoay chiều (AC) có cùng pha, cùng tần số với điện lưới.
Tủ điện (AC Distribution Box): Chứa các thiết bị bảo vệ (CB, chống sét…) và phân phối điện năng.
Tải tiêu thụ (Appliances): Nguồn điện AC được ưu tiên cung cấp cho các thiết bị điện trong nhà.
Lưới điện (Utility Grid): Nếu điện mặt trời tạo ra không đủ, hệ thống sẽ tự động lấy thêm điện từ lưới. Ngược lại, nếu điện tạo ra dư thừa, lượng điện này sẽ được đẩy ngược lên lưới và được ghi nhận bởi công tơ hai chiều.

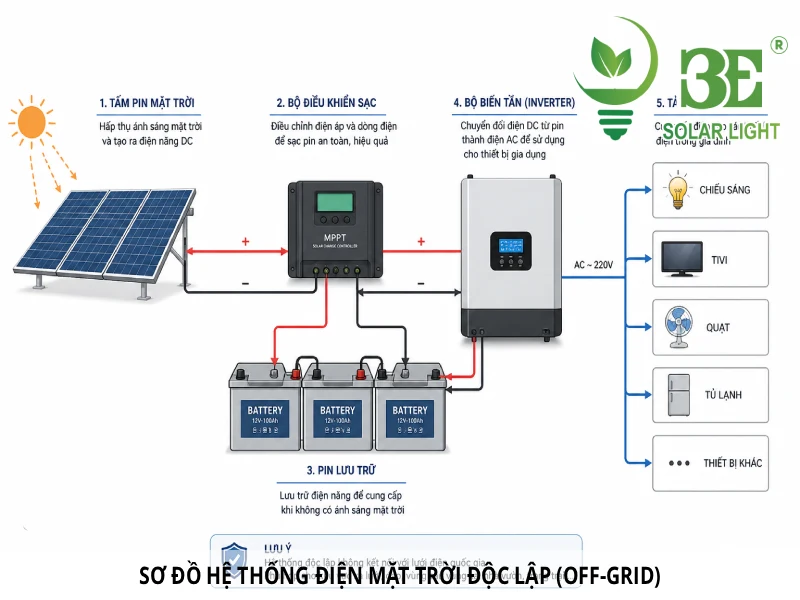

Sơ đồ hệ thống điện mặt trời độc lập (Off-grid)

Hệ thống này hoạt động hoàn toàn độc lập, không kết nối với lưới điện quốc gia. Nó là giải pháp lý tưởng cho các khu vực vùng sâu vùng xa, hải đảo, hoặc những nơi chưa có lưới điện.

Sơ đồ hệ thống điện mặt trời độc lập phức tạp hơn do có thêm thành phần lưu trữ. Dòng năng lượng di chuyển như sau:

Tấm pin mặt trời (PV Array): Tạo ra dòng điện một chiều (DC).
Bộ điều khiển sạc (Charge Controller): Đây là thiết bị trung tâm. Có nhiệm vụ điều chỉnh dòng điện từ pin mặt trời để sạc cho ắc quy một cách an toàn. Chống sạc quá đầy hoặc xả quá sâu, giúp kéo dài tuổi thọ ắc quy.
Hệ thống Ắc quy lưu trữ (Battery Bank): Lưu trữ năng lượng điện DC để sử dụng vào ban đêm hoặc những ngày ít nắng.
Inverter độc lập (Off-grid Inverter): Chuyển đổi điện DC từ ắc quy thành điện AC để cung cấp cho các thiết bị sử dụng.
Tải tiêu thụ (Appliances): Sử dụng nguồn điện AC từ inverter.

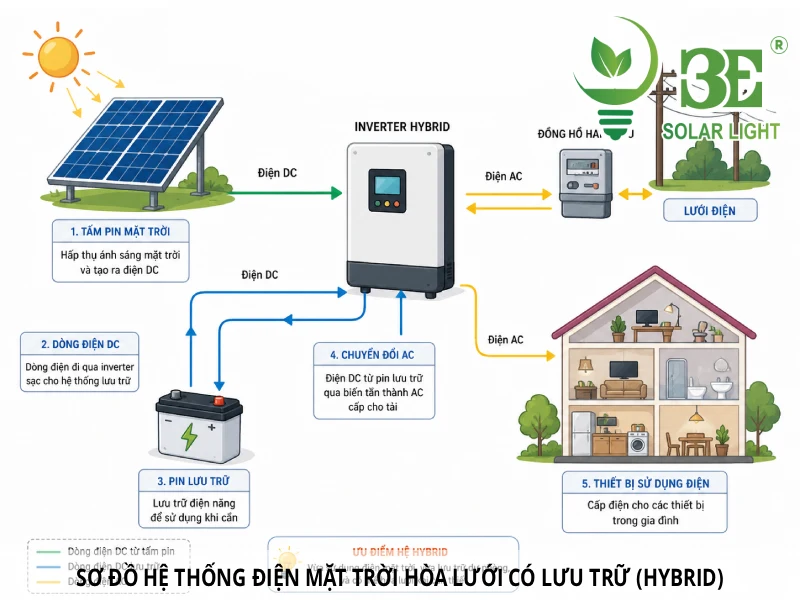

Sơ đồ hệ thống điện mặt trời hòa lưới có lưu trữ (Hybrid)

Hệ thống Hybrid là sự kết hợp ưu điểm của cả hai hệ thống trên. Nó vừa kết nối với lưới điện, vừa được trang bị pin lưu trữ. Mang lại sự tự chủ năng lượng tối đa. Sơ đồ hệ thống điện mặt trời Hybrid là linh hoạt nhất:

Tấm pin mặt trời (PV Array): Sản xuất ra dòng điện DC.
Inverter Hybrid: Đây là bộ não của hệ thống, có khả năng vừa chuyển đổi điện DC-AC, vừa quản lý việc sạc/xả pin lưu trữ. Điều phối năng lượng giữa các nguồn (pin mặt trời, pin lưu trữ, lưới điện).
Pin lưu trữ (Battery Storage): Năng lượng dư thừa từ mặt trời sẽ được ưu tiên sạc đầy vào pin lưu trữ trước khi đẩy lên lưới.
Tủ điện và Tải tiêu thụ: Năng lượng sẽ được ưu tiên lấy từ mặt trời. Sau đó từ pin lưu trữ, và cuối cùng mới lấy từ lưới điện. Khi mất điện, hệ thống sẽ tự động chuyển sang sử dụng năng lượng từ pin lưu trữ.
Lưới điện (Utility Grid): Chỉ lấy điện khi năng lượng mặt trời và pin lưu trữ không đủ, và có thể bán điện dư khi pin đã đầy.

Bảng so sánh 3 hệ thống điện mặt trời

Tiêu chí	Hòa lưới (On-grid)	Độc lập (Off-grid)	Hòa lưới có lưu trữ (Hybrid)
Chi phí đầu tư	Thấp nhất	Cao	Cao nhất
Phụ thuộc lưới điện	Hoàn toàn phụ thuộc	Hoàn toàn độc lập	Hoạt động linh hoạt
Lưu trữ năng lượng	Không	Có (Ắc quy)	Có (Pin lưu trữ)
Cung cấp điện khi mất điện	Không	Có	Có
Bán điện dư	Có	Không	Có
Phù hợp với	Hộ gia đình, doanh nghiệp khu vực có điện lưới ổn định, muốn giảm chi phí.	Khu vực không có điện lưới, hải đảo, trạm viễn thông.	Gia đình, biệt thự muốn tự chủ năng lượng, có nguồn điện dự phòng.

Cách đọc sơ đồ điện năng lượng mặt trời

Để hiểu và phân tích một sơ đồ mạch điện năng lượng mặt trời, bạn cần biêt một số kiến thức cơ bản về các ký hiệu, loại dòng điện và hướng đi của năng lượng.

Nhận biết các ký hiệu trong sơ đồ

Mỗi thành phần trong hệ thống điện mặt trời được biểu diễn bằng một ký hiệu tiêu chuẩn. Dưới đây là một số ký hiệu phổ biến nhất:

Ký hiệu tấm pin mặt trời: Thường là một hình chữ nhật chứa các ô nhỏ, có dấu (+) và (-) ở hai đầu, đôi khi có mũi tên chỉ vào biểu thị ánh sáng mặt trời.
Ký hiệu Inverter: Thường là một hình vuông hoặc chữ nhật có ký hiệu sóng sin (~) bên trong, biểu thị việc chuyển đổi từ DC sang AC. Đôi khi có ghi rõ DC/AC.
Ký hiệu Ắc quy/Pin lưu trữ: Được biểu thị bằng một chuỗi các vạch song song dài và ngắn xen kẽ nhau.
Ký hiệu Bộ điều khiển sạc: Một hình vuông có ghi chữ “Charge Controller” hoặc các ký hiệu thể hiện đầu vào từ pin mặt trời và đầu ra tới ắc quy.
Ký hiệu Tải điện (Thiết bị sử dụng): Thường là một vòng tròn có chữ ‘L’ (Load) bên trong hoặc ký hiệu của một bóng đèn.
Ký hiệu CB/Cầu dao (Circuit Breaker): Một đường thẳng có một đoạn ngắt cong, biểu thị chức năng ngắt mạch bảo vệ.
Ký hiệu Tiếp địa (Ground): Biểu thị bằng một loạt các đường ngang song song có độ dài giảm dần.

Phân biệt dòng điện AC và DC

Trong một sơ đồ năng lượng mặt trời, việc phân biệt hai loại dòng điện này là rất quan trọng:

Dòng điện một chiều (DC – Direct Current): Là dòng điện do tấm pin mặt trời tạo ra và được lưu trữ trong ắc quy. Trên sơ đồ, phần mạch DC bao gồm đường dây từ giàn pin đến đầu vào của inverter.
Dòng điện xoay chiều (AC – Alternating Current): Là dòng điện mà hầu hết các thiết bị gia dụng sử dụng và là dòng điện của lưới điện quốc gia. Trên sơ đồ, phần mạch AC bắt đầu từ đầu ra của inverter, đi qua tủ điện và đến các thiết bị tiêu thụ.

Cách xác định hướng dòng điện trong sơ đồ

Các mũi tên trên dây dẫn trong sơ đồ thể hiện hướng di chuyển của năng lượng. Bằng cách theo dõi các mũi tên, bạn có thể hiểu rõ nguyên lý hoạt động của hệ thống. Ví dụ: mũi tên đi từ tấm pin đến inverter, từ inverter đến tủ điện, và có thể có mũi tên hai chiều giữa tủ điện và lưới điện (trong hệ thống hòa lưới và hybrid), biểu thị việc lấy điện vào và bán điện ra.

Phân biệt sơ đồ điện DC và AC trong hệ thống điện mặt trời

Một sơ đồ hệ thống điện năng lượng mặt trời hoàn chỉnh luôn bao gồm hai phần mạch điện riêng biệt nhưng liên kết chặt chẽ với nhau: mạch DC và mạch AC.

Phần mạch DC (Direct Current)

Phần này liên quan đến dòng điện một chiều, bắt nguồn từ các tấm pin mặt trời. Nó bao gồm:

Giàn pin mặt trời (PV Array): Bao gồm cả sơ đồ đấu nối các tấm pin (nối tiếp, song song, hoặc hỗn hợp).
Hộp nối chuỗi (Combiner Box): Nơi tập hợp các chuỗi pin, thường có cầu chì hoặc CB bảo vệ cho từng chuỗi.
Dây dẫn DC: Loại dây chuyên dụng cho điện mặt trời, có khả năng chống tia UV và chịu được điều kiện thời tiết khắc nghiệt.
Thiết bị ngắt mạch DC (DC Disconnect): Dùng để cách ly an toàn giàn pin khỏi inverter khi cần bảo trì, sửa chữa.
Đầu vào DC của Inverter.

Phần mạch AC (Alternating Current)

Phần này bắt đầu từ sau inverter, nơi dòng điện đã được chuyển đổi thành xoay chiều. Nó bao gồm:

Đầu ra AC của Inverter.
Thiết bị ngắt mạch AC (AC Disconnect): Cách ly inverter khỏi hệ thống điện trong nhà và lưới điện.
Tủ phân phối điện AC: Chứa các CB nhánh để cấp điện cho các tải tiêu thụ.
Công tơ điện hai chiều: Đo lường lượng điện tiêu thụ từ lưới và lượng điện dư thừa phát lên lưới.
Điểm hòa lưới: Điểm kết nối cuối cùng vào lưới điện hạ thế quốc gia.

Những lưu ý khi lắp đặt theo sơ đồ điện mặt trời

Thi công hệ thống điện mặt trời cần tuân thủ đúng sơ đồ để đảm bảo an toàn và hiệu suất:

Chọn đúng thiết bị: Inverter, tấm pin, pin lưu trữ phải đúng công suất và điện áp theo thiết kế.
Chọn dây dẫn phù hợp: Tiết diện dây đúng tiêu chuẩn để tránh sụt áp, quá nhiệt và cháy nổ.
Lắp thiết bị bảo vệ: Trang bị đầy đủ CB, cầu chì, chống sét (SPD) cho cả DC và AC.
Đấu nối chính xác: Kết nối đúng cực (+/-), đúng sơ đồ (nối tiếp hoặc song song).
Tiếp địa an toàn: Nối đất toàn hệ thống để phòng rò điện và chống sét hiệu quả.

Ứng dụng của sơ đồ điện năng lượng mặt trời trong thực tế

Sơ đồ điện năng lượng mặt trời có nhiều ứng dụng quan trọng trong triển khai và vận hành hệ thống:

Thiết kế và mô phỏng: Dùng để tính toán sản lượng điện, hiệu suất và phân tích chi phí đầu tư.
Xin đấu nối điện lưới: Là tài liệu bắt buộc để cơ quan điện lực xét duyệt hệ thống.
Hướng dẫn thi công: Giúp lắp đặt đúng kỹ thuật, đảm bảo an toàn và chính xác.
Nghiệm thu và bàn giao: Là một phần hồ sơ hoàn công để kiểm tra hệ thống.
Bảo trì và sửa chữa: Hỗ trợ xác định lỗi nhanh, tối ưu quá trình khắc phục sự cố.

Câu hỏi thường gặp về sơ đồ điện năng lượng mặt trời

Sơ đồ điện năng lượng mặt trời có khó hiểu không?

Sơ đồ điện năng lượng mặt trời có thể khó với người mới do nhiều ký hiệu kỹ thuật. Tuy nhiên, nguyên lý hoạt động khá logic. Chỉ cần hiểu các thành phần chính, bạn sẽ dễ nắm tổng thể hệ thống.

Hệ thống điện mặt trời gồm những thiết bị nào?

Một hệ thống điện mặt trời cơ bản gồm: tấm pin năng lượng mặt trời, inverter (biến tần), khung giá đỡ, tủ điện và dây dẫn. Ngoài ra, hệ hybrid hoặc off-grid sẽ có thêm pin lưu trữ và bộ điều khiển sạc.

Có nên tự lắp đặt hệ thống điện mặt trời tại nhà không?

Không nên tự lắp nếu không có chuyên môn. Hệ thống điện mặt trời có điện áp cao, dễ gây nguy hiểm. Nên chọn đơn vị chuyên nghiệp để đảm bảo an toàn và hiệu suất.

Nên chọn hệ thống điện mặt trời nào?

Tùy nhu cầu sử dụng:

Hòa lưới (On-grid): Tiết kiệm điện, phù hợp khu vực điện ổn định
Độc lập (Off-grid): Dùng cho nơi không có điện lưới
Hybrid: Có lưu trữ, dùng khi cần điện dự phòng và tối ưu chi phí lâu dài
